大電流探針接觸不良的隱患與挑戰(zhàn)

大電流探針作為電子設(shè)備、新能源汽車(chē)、工業(yè)測(cè)試等領(lǐng)域的核心連接部件，承擔(dān)著傳輸數(shù)百至數(shù)千安培電流的關(guān)鍵使命。其接觸狀態(tài)直接決定了設(shè)備運(yùn)行的穩(wěn)定性與安全性—— 接觸不良不僅會(huì)導(dǎo)致信號(hào)衰減、測(cè)試數(shù)據(jù)失真，更可能引發(fā)局部發(fā)熱、電弧放電，嚴(yán)重時(shí)甚至燒毀探針或設(shè)備，造成重大經(jīng)濟(jì)損失。在新能源汽車(chē)電池檢測(cè)、電力設(shè)備運(yùn)維、高頻工業(yè)生產(chǎn)等場(chǎng)景中，大電流探針長(zhǎng)期處于高負(fù)荷、高溫度、振動(dòng)沖擊等復(fù)雜環(huán)境，接觸不良問(wèn)題尤為突出，成為行業(yè)內(nèi)亟待攻克的技術(shù)痛點(diǎn)。

一、大電流探針接觸不良的核心根源解析

要精準(zhǔn)解決問(wèn)題，需先明確接觸不良的本質(zhì)誘因。結(jié)合實(shí)際應(yīng)用場(chǎng)景與技術(shù)檢測(cè)數(shù)據(jù)，其核心原因可歸納為以下四類：

1. 接觸界面的物理與化學(xué)失效

大電流傳輸過(guò)程中，探針與被測(cè)件的接觸點(diǎn)會(huì)產(chǎn)生焦耳熱，若散熱不及時(shí)，溫度升高會(huì)加速金屬氧化、硫化反應(yīng)，形成氧化膜（如銅氧化生成 CuO、Cu?O）、硫化膜（如銀硫化生成 Ag?S）等絕緣層，阻礙電流傳導(dǎo)，同時(shí)，接觸壓力不足或接觸面積過(guò)小，會(huì)導(dǎo)致 “點(diǎn)接觸” 而非 “面接觸”，電流集中在微小接觸點(diǎn)，進(jìn)一步加劇局部發(fā)熱與氧化，形成 “發(fā)熱 - 氧化 - 接觸變差” 的惡性循環(huán)。此外，環(huán)境中的粉塵、油污、濕氣等污染物附著在接觸界面，也會(huì)破壞導(dǎo)電通路，引發(fā)接觸不良。

2. 材料選型與匹配性不足

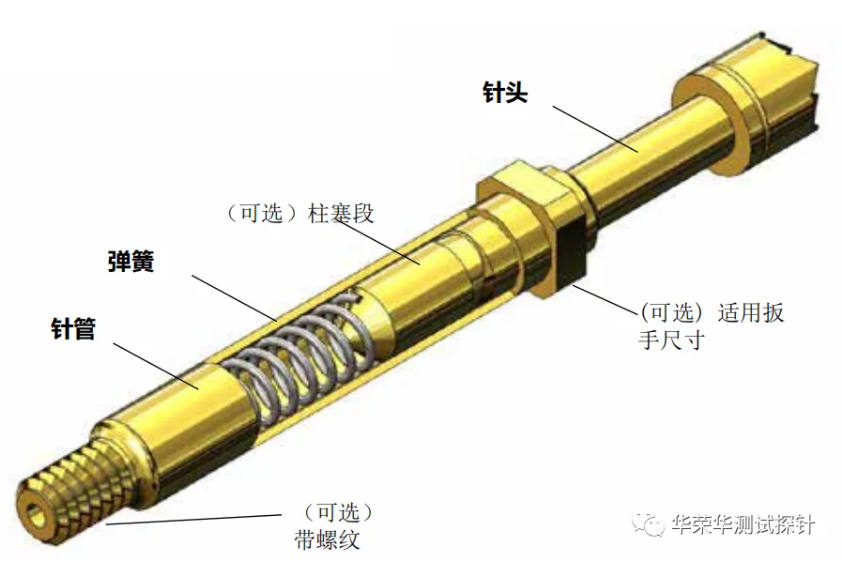

探針核心部件（針頭、針管、彈簧）的材料特性直接影響接觸穩(wěn)定性。部分場(chǎng)景下選用的銅合金針頭硬度不足，長(zhǎng)期插拔或振動(dòng)會(huì)導(dǎo)致針頭磨損、變形，破壞接觸形態(tài)；彈簧采用普通碳鋼材質(zhì)，在高電流、高溫度環(huán)境下易疲勞失效，導(dǎo)致接觸壓力衰減；更關(guān)鍵的是，探針與被測(cè)件的材料匹配不當(dāng)，如異種金屬接觸時(shí)易發(fā)生電化學(xué)腐蝕（如鋼針與鋁制被測(cè)件接觸，會(huì)因電位差引發(fā)腐蝕），導(dǎo)致接觸界面失效。

3. 環(huán)境與使用條件的影響

大電流探針的應(yīng)用環(huán)境往往復(fù)雜苛刻：高溫環(huán)境會(huì)加速材料老化、彈簧失效；潮濕環(huán)境易引發(fā)電化學(xué)腐蝕；振動(dòng)、沖擊會(huì)導(dǎo)致探針與被測(cè)件相對(duì)位移，破壞穩(wěn)定接觸；頻繁插拔會(huì)加劇針頭磨損與接觸界面疲勞。此外，使用操作不規(guī)范（如插拔角度偏差、壓力不均）也會(huì)導(dǎo)致接觸不良。

二、解決大電流探針接觸不良的全維度方案

1. 優(yōu)化材料選型與匹配，筑牢接觸基礎(chǔ)

材料是探針接觸性能的核心，需遵循“導(dǎo)電性能優(yōu)、耐磨耐腐蝕、熱穩(wěn)定性好” 的原則，同時(shí)注重材料匹配性：

?針頭材料：優(yōu)先選用高導(dǎo)電、高硬度的合金材料，如鈹銅、黃銅，表面采用多層電鍍工藝（如底層鍍鎳、中層鍍銀、表層鍍金），金層具有優(yōu)良的導(dǎo)電性、耐腐蝕性和耐磨性，能有效阻擋基材氧化，延長(zhǎng)接觸壽命；對(duì)于超高電流場(chǎng)景，可采用鍍金鎢鋼針頭，兼顧硬度與導(dǎo)電性能。

?彈簧材料：選用耐高溫、抗疲勞的彈簧或者不銹鋼彈簧，確保在高溫環(huán)境下仍能保持穩(wěn)定彈力，避免因彈力衰減導(dǎo)致接觸不良；根據(jù)實(shí)際電流與插拔頻率，精準(zhǔn)計(jì)算彈簧彈力，又不會(huì)過(guò)度磨損針頭。

?材料匹配：避免異種金屬直接接觸，若探針與被測(cè)件材料電位差較大，可在接觸界面增加過(guò)渡層（如鍍鎳層），或選用同電位差較小的材料組合（如銅合金探針搭配銅制被測(cè)件、鍍金探針搭配鍍金被測(cè)件），減少電化學(xué)腐蝕風(fēng)險(xiǎn)。

2. 升級(jí)生產(chǎn)工藝，消除工藝缺陷

精湛的工藝是確保探針結(jié)構(gòu)完整性與接觸可靠性的關(guān)鍵，需嚴(yán)格把控生產(chǎn)全流程：

?電鍍工藝：采用真空電鍍或連續(xù)電鍍工藝，確保鍍層厚度均勻，附著力強(qiáng)，避免鍍層脫落；電鍍前對(duì)基材進(jìn)行嚴(yán)格清洗（除油、除銹、活化），去除表面污染物，提升鍍層結(jié)合力；電鍍后進(jìn)行鈍化處理，增強(qiáng)鍍層耐腐蝕性。

?裝配與焊接工藝：采用自動(dòng)化裝配設(shè)備，確保探針各部件連接精準(zhǔn)、牢固；對(duì)于內(nèi)部焊接點(diǎn)，采用激光焊接工藝，替代傳統(tǒng)錫焊，激光焊接具有焊縫窄、強(qiáng)度高、熱影響區(qū)小的優(yōu)勢(shì)，能有效避免“虛焊”“假焊”；裝配后進(jìn)行 100% 導(dǎo)通測(cè)試，確保內(nèi)部無(wú)松動(dòng)。

3. 規(guī)范使用操作與維護(hù)，延長(zhǎng)接觸壽命

即使探針本身性能優(yōu)良，不當(dāng)使用與缺乏維護(hù)也會(huì)導(dǎo)致接觸不良，需從使用端建立標(biāo)準(zhǔn)化流程：

?規(guī)范操作流程：培訓(xùn)操作人員嚴(yán)格按照說(shuō)明書(shū)進(jìn)行插拔，確保插拔角度垂直（偏差≤5°）、壓力均勻（避免暴力插拔）；避免頻繁插拔，若需高頻測(cè)試，可采用 “浮動(dòng)接觸” 設(shè)計(jì)的探針座，減少插拔過(guò)程中的機(jī)械磨損。

?優(yōu)化使用環(huán)境：盡量避免在高溫、潮濕、多塵環(huán)境中使用，若無(wú)法避免，需為探針配備防護(hù)套、防塵罩，或采用密封式探針結(jié)構(gòu)，隔絕環(huán)境污染物；對(duì)于振動(dòng)場(chǎng)景，選用帶防振結(jié)構(gòu)的探針座，減少振動(dòng)對(duì)接觸的影響。

?定期維護(hù)保養(yǎng)：建立定期維護(hù)機(jī)制，根據(jù)使用頻率（建議每 1000 次插拔或每月）對(duì)探針進(jìn)行清潔，采用無(wú)水乙醇擦拭接觸界面，去除粉塵、油污；定期檢測(cè)接觸電阻與彈簧彈力，若接觸電阻超過(guò)標(biāo)準(zhǔn)值（如≥100mΩ）或彈力衰減超過(guò) 20%，及時(shí)更換探針；對(duì)于可修復(fù)的探針（如鍍層磨損較輕），可重新進(jìn)行電鍍處理，恢復(fù)接觸性能。

三、案例驗(yàn)證：某新能源汽車(chē)電池檢測(cè)探針接觸不良解決方案

某新能源汽車(chē)企業(yè)在電池包大電流檢測(cè)過(guò)程中，頻繁出現(xiàn)探針接觸不良，導(dǎo)致檢測(cè)數(shù)據(jù)波動(dòng)、局部發(fā)熱嚴(yán)重。通過(guò)分析發(fā)現(xiàn)，問(wèn)題根源在于：針頭采用普通銅合金，表面鍍銀層?。?.2μm），易磨損氧化；彈簧為普通碳鋼材質(zhì)，高溫下彈力衰減；針頭為單點(diǎn)尖點(diǎn)設(shè)計(jì)，接觸面積小，局部發(fā)熱嚴(yán)重。

針對(duì)該問(wèn)題，采用以下解決方案：

1.針頭更換為鈹銅合金基材，表面采用“鎳 - 銀 - 金” 三層電鍍（金層厚度 0.8μm），提升耐磨耐腐蝕性；

2.針頭形狀改為雙球面設(shè)計(jì)，接觸面積從 0.1mm2 提升至 0.3mm2，分散電流降低發(fā)熱；

4.增加探針散熱孔，采用空心針管結(jié)構(gòu)，接觸點(diǎn)溫度從 120℃降至 75℃；

5.建立定期維護(hù)機(jī)制，每 5000 次檢測(cè)清潔探針，每 2 萬(wàn)次檢測(cè)更換探針。

優(yōu)化后，探針接觸不良發(fā)生率從 15% 降至 0.3%，接觸電阻穩(wěn)定在 20-30mΩ，插拔壽命從 5 萬(wàn)次提升至 20 萬(wàn)次，完全滿足企業(yè)檢測(cè)需求，大幅降低了生產(chǎn)成本與故障風(fēng)險(xiǎn)。
