測試探針與測試點不匹配問題的解決策略

在電子制造、芯片測試、PCB 板檢測等領域，測試探針與測試點的匹配性是保障測試結果準確性、生產效率的核心環節，實際生產中，探針與測試點不匹配的問題頻發，輕則導致測試數據偏差、漏測誤測，重則造成測試點損傷、產品報廢，直接增加生產成本與交付周期。

一、問題成因：探針與測試點不匹配的核心根源

測試探針與測試點不匹配并非單一因素導致，而是設計、工藝、設備、操作等多環節偏差的疊加結果，具體可分為四大類：

（一）設計階段的先天缺陷

測試點設計不規范

PCB 板或芯片的測試點尺寸、間距、布局未遵循探針適配原則，例如，測試點直徑小于探針針尖直徑、相鄰測試點間距小于探針最小跨距，探針接觸時易發生短路；測試點表面未做阻焊開窗或開窗尺寸過小，探針無法直接接觸焊盤金屬層。

探針選型與設計脫節

未根據測試點的材質、尺寸、測試環境選擇適配探針。比如，針對微小間距 BGA 芯片測試點，未選用微小型針陣列探針；針對高頻信號測試，未使用阻抗匹配的高頻探針，導致探針自身電氣特性與測試點需求不匹配。

二）工藝制造的偏差

測試點加工誤差

PCB 板測試點的鍍銅層厚度不均、表面氧化 / 污染，芯片測試點的封裝焊盤平整度差、引腳偏移，導致測試點實際尺寸、形狀與設計值出現偏差，探針無法穩定貼合。

探針制造精度不足

探針針尖磨損、變形，針桿直徑公差超出范圍，彈簧探針的彈力不穩定，使得探針的實際接觸形態、接觸壓力與測試點要求不符。

三）設備與工裝的問題

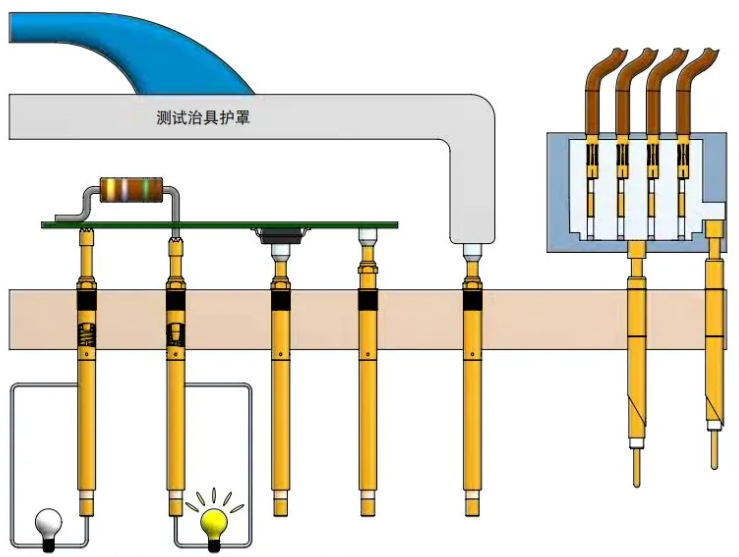

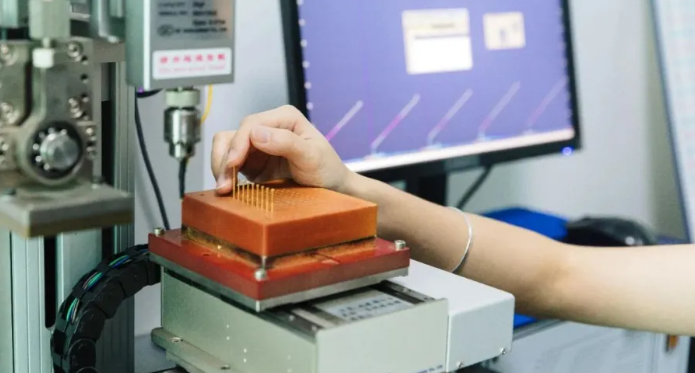

測試治具定位不準

測試治具的探針固定板、載板安裝精度不足，導致探針陣列與測試點陣列的對位存在偏移；治具的壓合機構壓力不均，探針與測試點接觸壓力過大或過小。

測試設備參數不匹配

測試機的驅動電壓、電流、采樣頻率等參數未根據探針與測試點的接觸特性調整，即使物理接觸匹配，電氣信號傳輸也會出現不匹配問題。

（四）操作與維護的疏漏

操作過程不規范

測試人員擺放產品時未精準對位，探針與測試點發生偏移；頻繁插拔探針導致針尖磨損未及時更換，長期使用造成接觸不良。

設備維護不到位

未定期校準測試治具的定位精度、探針彈力，未及時清理測試點表面的油污、氧化層，導致探針與測試點的接觸狀態持續惡化。

測試探針與測試點不匹配有以下幾點建議

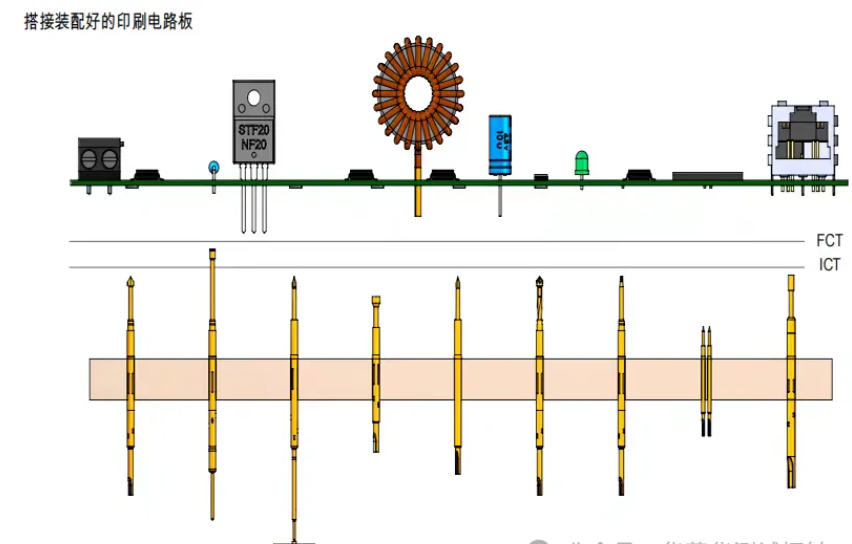

1:更換與測試點尺寸、間距、形狀匹配的測試探針

2:調整探針位置、高度、角度，保證與測試點精準對位

3:優化 PCB 測試點大小、間距、焊盤形狀，適配現有探針

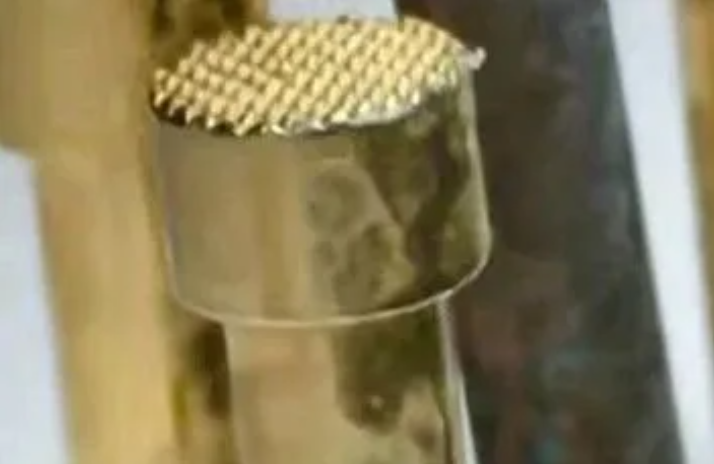

4：更換適配測試點的探針頭型（尖頭、圓頭、刀頭、鋸齒頭等）

5：增加定位治具 / 工裝，減少探針與測試點偏移

6：清潔探針針尖與測試點表面，去除氧化、油污導致接觸不良
