自動駕駛、智能座艙、AI算力集群的快速滲透，汽車電子與AI芯片產業迎來爆發式增長，產能爬坡成為各大芯片廠商、車企的核心訴求，然而，在芯片研發與量產的全流程中，一枚毫米級的核心器件——測試探針，正成為決定產能、良率與產品可靠性的“隱形關鍵”。

測試探針作為芯片測試的“橋梁”，承擔著連接被測芯片與測試設備、傳輸電信號、精準校驗芯片性能的核心使命，直接決定測試數據的精準度、產線測試效率，甚至影響最終產品的市場競爭力，尤其在汽車電子領域，車規級芯片對可靠性、穩定性的要求遠超消費級芯片，AI芯片則朝著高頻、高密度、高算力方向迭代，對測試探針的性能提出了極致要求。

一、選型前提：先明場景，再定需求，拒絕“盲目跟風”

汽車電子/AI芯片的測試場景貫穿研發、晶圓測試、封裝測試全流程，不同場景、不同芯片類型對探針的需求差異顯著，選型的核心邏輯是“場景適配”，而非單純追求高端參數或貪圖低價。這是避免后續所有坑點的基礎，也是采購工程師需首要明確的核心原則。

1. 按芯片類型鎖定核心需求

?汽車電子芯片：涵蓋自動駕駛域控制器芯片、智能座艙芯片、電源管理芯片等，核心要求是“高可靠性、耐高溫、抗干擾”，需滿足車規級測試標準，重點適配高溫、低溫等極端環境測試，接觸電阻穩定，壽命足夠長，能承受高頻次自動化量產測試，避免因探針故障導致芯片可靠性不達標，進而引發行車安全隱患。

?AI芯片（高算力）：聚焦云端算力芯片、車載AI芯片，核心需求是“高頻帶寬、低接觸電阻、微米級精度”，需適配GHz級運算頻率，確保高頻信號傳輸無衰減，針尖能精準對接芯片納米級測試Pad，同時兼顧阻抗匹配，減少信號反射，保障算力參數檢測的準確性。

2. 按測試環節明確探針品類

?研發階段：側重芯片架構驗證、電路設計優化，需選擇高精度、可定制化的探針，支持多參數測試，能精準捕捉信號數據，助力工程師調整晶體管布局、優化功耗控制，優先考慮具備微調彈簧技術的產品，提升測試靈活性與數據精準度。

?晶圓測試階段：需批量檢測整片晶圓上的芯片，快速篩選不合格產品，重點選擇高一致性、高壽命、適配細間距布局的探針，針尖精度需達到10μm以下，支持探針陣列批量測試，提升晶圓測試效率，降低后續封裝成本。

?封裝后測試階段：針對成品芯片進行全性能檢測，需選擇適配封裝形式（如QFP、BGA）、抗磨損、環境適應性強的探針，確保每一顆出廠芯片符合質量標準。

二、核心參數：5個關鍵指標，拒絕“被虛標誤導”

參數是探針性能的核心保障，也是廠商虛標最集中的領域，結合汽車電子/AI芯片的測試需求，無需追求“全參數拉滿”，但以下5個核心指標必須嚴格核查，且需要求廠商提供實測數據，而非理論值——數據顯示，62%的采購問題源于接觸不良導致的測試偏差。

1. 接觸電阻：越低越穩，車規/AI芯片需達毫歐級

接觸電阻直接影響信號傳輸?shù)姆€(wěn)定性與測試數據的準確性，電阻過高會導致信號衰減、測試誤判，甚至損壞芯片，普通消費級芯片探針接觸電阻≤100mΩ即可，而汽車電子、AI芯片探針需嚴格控制在毫歐級（如＜50mΩ），優先選擇采用鍍金、鈹銅等高性能導電材質的探針，這類材質能有效降低接觸電阻，且穩定性更強，避免長期使用后電阻衰減。

避坑點：警惕廠商“標稱＜50mΩ，實測遠超100mΩ”的虛標行為，尤其在高頻、高溫環境下，部分劣質探針的接觸電阻會急劇上升，需提前要求廠商提供極限環境下的實測報告。

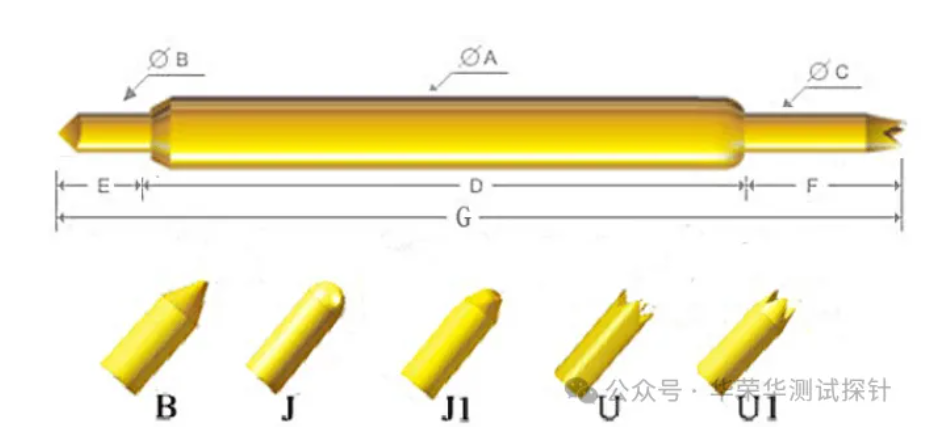

2. 針尖精度與材質：適配芯片微型化趨勢

隨著AI芯片、汽車電子芯片向微型化、高密度方向迭代，測試Pad尺寸不斷縮小，對針尖精度的要求越來越高。針尖直徑需根據芯片Pad尺寸選擇，主流車規/AI芯片需適配10μm-50μm的針尖，精度偏差需≤±1μm，否則會出現接觸錯位、刺穿芯片Pad的問題，導致芯片報廢。

材質選擇需結合焊墊材質與測試需求，核心是平衡硬度、導電性、耐磨性與成本，三者的權衡直接決定探針壽命與測試穩定性：

?鈹銅（BeCu）：導電性極佳，接觸電阻低且穩定，彈性好、不易碎裂，適合鋁墊、大電流、高頻測試，但硬度低、耐磨性差，壽命短，且鈹有毒性，制造與處理需特殊管控。

3. 環境適應性：滿足車規級極端測試要求

汽車電子芯片需承受高溫、低溫、潮濕、振動等極端車載環境，因此探針需具備極強的環境適應性。高溫測試場景（如發動機周邊芯片測試），探針需能承受-40℃~150℃的溫度范圍，無變形、無性能衰減；潮濕、粉塵環境需選擇防護等級高的探針，液體環境測試優先選擇氮化硅等化學惰性材質探針，避免材質腐蝕導致故障。

三、選型避坑：3大核心陷阱+應對策略，看完少走彎路

結合行業實操經驗，汽車電子/AI芯片探針選型中，最易陷入“低價劣質”“參數虛標”“忽視售后”三大陷阱，以下是具體避坑策略，幫企業從源頭控制風險、降低成本。

陷阱一：低價劣質，隱性成本飆升

這是最常見的陷阱，部分廠商以“低價”為噱頭，采用劣質彈簧、普通鋼材替代專用材質，省略鍍層工藝，看似降低了初期采購成本，實則隱藏高額隱性成本——這類探針易出現斷針、接觸不良、壽命短等問題，導致測試誤判率上升、芯片報廢率增加，產線頻繁停機返工。某芯片制造廠曾因使用低價探針，測試失敗率高達30%，返工成本遠超采購時節省的費用，反而拖累產能爬坡進度。

應對策略：① 拒絕“無品牌、無參數、無售后”的三無產品，優先選擇具備ISO9000認證、自有專利、有車規/AI芯片合作案例的廠商（如華榮華等）；② 核算全生命周期成本，而非僅看單支價格——高品質探針年度更換頻次可降低50%，維護費用節省30%以上，長期來看更具性價比；③ 批量采購前，先采購小批量樣品上機測試，驗證性能后再批量下單。

陷阱二：參數虛標，實測性能不達標

部分廠商為搶占市場，夸大探針參數，如標稱“接觸電阻＜50mΩ”“壽命50萬次”“帶寬100GHz”，但實測時各項指標均不達標，尤其在高頻、高溫等極端環境下，性能衰減嚴重，導致測試方案失效，影響芯片交付周期，甚至引發客戶投訴。

應對策略：① 針對批量采購，抽取10%-20%的樣品進行上機實測，模擬實際測試場景（如高溫、高頻環境），驗證參數穩定性，② 明確合同條款，約定參數不達標時的退換貨及賠償責任，降低采購風險。

陷阱三：忽視售后，技術支持缺失

汽車電子/AI芯片的測試場景多為非標場景，探針選型常需適配非標夾具、特殊芯片封裝形式，部分廠商僅提供產品，無售前咨詢、售中調試及售后維修服務，導致采購后探針無法正常使用，或出現斷針、性能衰減等問題后，廠商響應滯后，影響產線正常運轉。

應對策略：① 優先選擇具備定制化能力與完善服務體系的廠商，要求廠商提供售前場景適配咨詢、售中夾具調試服務，能針對非標PCB PAD定制射頻探針及測試模組；② 明確售后響應時效，要求廠商提供7×24小時技術支持，關鍵項目可簽訂駐場服務協議，確保出現問題能快速解決；③ 核查廠商的售后案例，了解其對車規/AI芯片領域的售后支持經驗，避免選擇售后能力薄弱的小廠商。
