Pogopin彈簧探針選型全攻略：從結構到應用一次講清 Pogopin彈簧探針的選型核心，是先明確電流、信號、空間、環境四大場景邊界，再鎖定結構、電氣參數，最后匹配材質、鍍層并做可靠性驗證，按這個邏輯就能高效選出合適方案，避免接觸不良、發熱、壽命不足等問題。

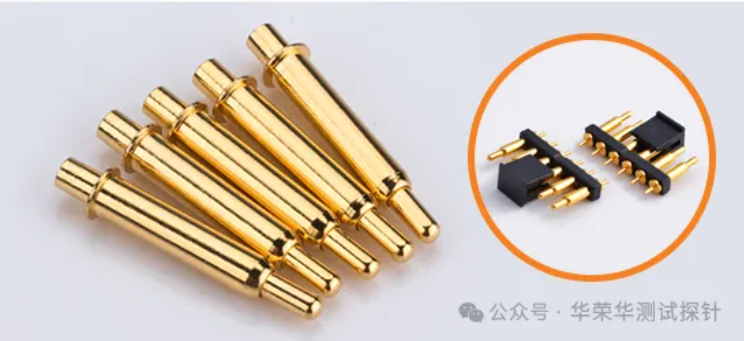

一、核心結構與關鍵分型 Pogopin由針頭、彈簧、針管三個核心部件組成，內部結構和頭部設計直接決定電氣性能與適用場景。

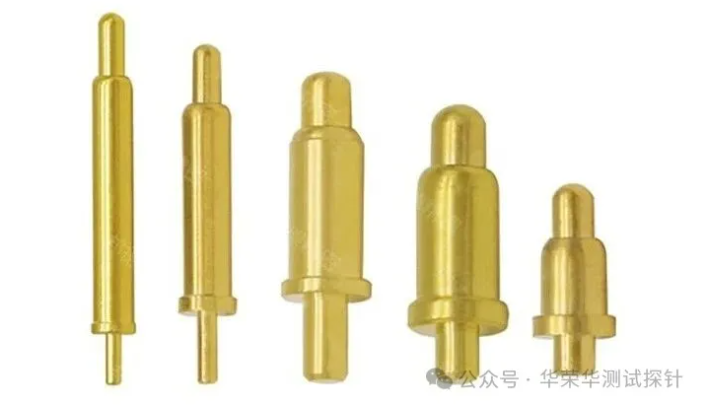

1. 內部導電結構 ：反鉆孔結構的電流主要從針頭流向針管，彈簧只起輔助作用，額定電流一般不超過1A，適合穿戴設備、TWS等低功耗信號傳輸，缺點是阻抗偏高，且整體長度通常要大于1.8mm。

剖斜面結構讓針頭和針管緊密接觸，彈簧載流占比低，額定電流在2A以上，適合充電、工業模塊、5G設備等，針管長度一般不小于2.5mm，抗偏載能力強，通孔式結構簡單，彈簧居中，電流范圍在0.5到3A，多用于通用測試和低成本連接，只是行程較短，可靠性和裝配精度關系很大，斜面加滾珠結構采用分流設計，彈簧基本不參與載流，能承受30A以上大電流，適合儲能設備、電動工具，一般需要定制，成本相對更高。

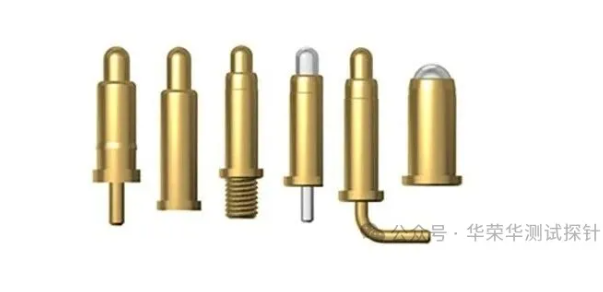

2. 頭部設計： 平頭接觸面積大，壓力均勻，接觸電阻小于20mΩ，適合電池觸點、無線充電底座，壽命通常能達到10萬次以上，耐磨性好，多用于PCB刺破測試和精密探針，針尖直徑通常不大于0.3mm，需要高硬度鍍層。圓頭是半球形，適配曲面接觸，接觸電阻在10到20mΩ之間，適合FPC軟板連接、穿戴設備，曲率半徑一般在0.2到0.5mm，能降低插拔應力。臺階頭為多層階梯形狀，定位精準，接觸電阻小于15mΩ，適合有高度差的連接和模組定位，使用時要匹配對接件的臺階尺寸。

二、核心參數選型

1. 電氣參數 ：額定電流要按實際最大電流的1.5倍預留裕量，普通消費電子1到3A，工業或充電場景3到5A，大電流定制款要30A以上，載流能力和針徑正相關，直徑3.0mm的探針一般可穩定承載5A電流。接觸電阻方面，信號傳輸場景要小于10mΩ，充電場景小于20mΩ，毫歐級表現更佳，鍍金層是控制接觸電阻的關鍵。高頻或毫米波應用。

2. 材質與鍍層 ：針頭和針管常用黃銅，導電性能好，也有用鈹銅的，耐磨性更優，還有銅鎳鋅材質，強度更高，這些材質表面一般鍍硬金，適合通用、高頻、充電場景，金層厚度3到20μ"，鎳底層50到100μ"。不銹鋼材質的針體一般只鍍鎳，用于低電流信號和防氧化要求高的場景，鎳層厚度50到100μ"，高耐磨測試探針會用鈹銅材質，彈簧常用不銹鋼，高壽命場景用琴鋼線，表面鍍鎳或做防腐處理。

三、分場景選型指南

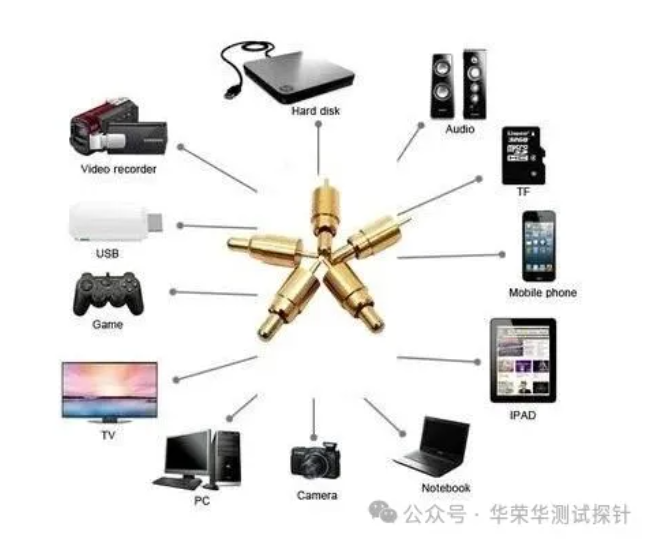

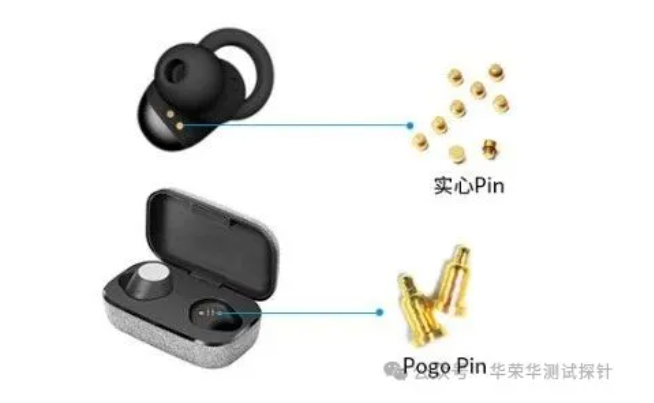

1. 消費電子 手機、穿戴、TWS等產品核心需求是小體積、低功耗、高集成、抗跌落。推薦選用平底SMT安裝，圓頭或平頭，信號用反鉆孔結構，充電用剖斜面結構，鍍層選3到5μ"的鍍金。參數上電流1到3A，行程0.3到1mm，彈力30到100gf，壽命不低于10萬次，要避免用反鉆孔結構做充電，容易發熱，狹小空間可優先考慮雙頭式。

2. 充電與儲能 無線充電、電池快拆、儲能模組重點要大電流、低發熱、高可靠性。推薦剖斜面或斜面加滾珠結構，平頭，厚金鍍層10到20μ"，安裝方式用焊線式或插板式。電流3到30A根據模組選擇，行程0.5到2mm，彈力150到500gf，壽命不低于20萬次。大電流一定要減少彈簧載流，優先剖斜面或滾珠結構，同時做好散熱設計。

3. 工業與測試 測試治具、工業模塊、機器人需要高壽命、抗振動、精準對位。推薦插板式或雙頭式，測試用尖頭，工業連接用平頭，彈簧用琴鋼線，表面鍍硬金。電流0.5到5A，行程1到3.5mm，測試探針不要用平頭，無法刺破氧化層，工業模組優先滾花防脫結構。
