測試探針和探針針套是電子測試領域中用于電路連接與信號傳輸?shù)年P(guān)鍵組件，二者配合工作，確保測試過程的穩定性、準確性和安全性。下面詳細解析它們的功能原理：

一、測試探針的功能原理

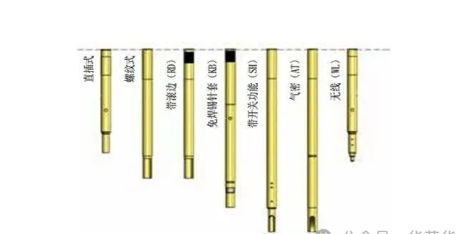

測試探針（Test Probe）是直接與被測對象（如電路板焊點、芯片引腳等）接觸的核心部件，主要功能是傳導電信號或電流，實現對電路性能的檢測（如電壓、電流、電阻、信號完整性等）。

其核心原理基于導電接觸與信號傳導，具體可拆解為以下幾點：

1. 接觸傳導

探針頭部通常設計為尖狀、球狀或扁平狀等，通過一定的壓力（手動或機械驅動）與被測點（如焊點、引腳）緊密接觸，形成物理導電通路。探針材質多為高導電性金屬（如銅合金、鍍金/鍍鎳合金），減少接觸電阻，確保信號損耗最小。

2. 彈性緩沖

多數探針內部包含彈簧結構，當接觸壓力過大時，彈簧壓縮緩沖，避免損壞被測件（如脆弱的芯片引腳）或探針本身，同時保證穩定的接觸壓力（接觸電阻與壓力相關，壓力過小時接觸電阻會增大）。

二、探針針套的功能原理

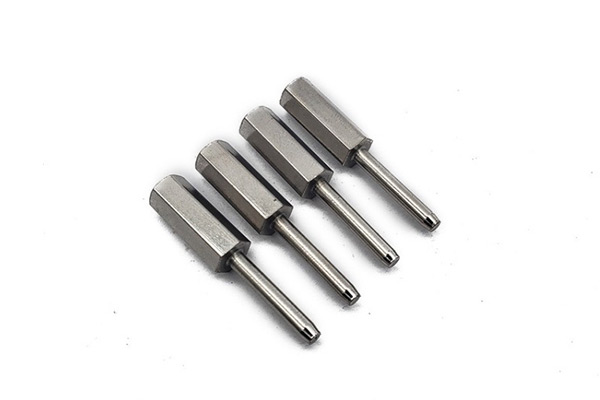

探針針套（Probe Socket/Holder）是固定和保護探針的輔助部件，其核心作用是定位、固定探針，并輔助探針與測試系統的連接，確保測試過程中探針的穩定性和可更換性。

具體原理如下：

1. 機械固定與定位

針套內部有匹配探針尺寸的孔洞或卡槽，將探針固定在特定位置（如測試治具的PCB板上），保證探針在測試時不會偏移，精準對準被測點（尤其是批量測試或自動化測試中，定位精度直接影響測試效率和準確性）。

2. 電氣連接過渡

針套通常與測試治具的電路連接（如焊接在PCB上），探針插入針套后，通過針套內部的導電結構（如金屬彈片、鍍層）與治具電路導通，實現探針與測試系統的間接連接，避免探針直接焊接導致的更換困難。

三、二者的配合關系

探針與針套是“核心傳導部件”與“輔助固定部件”的關系，共同實現穩定測試：

- 探針負責直接接觸被測點并傳導信號，依賴針套的固定來保證位置精準；

- 針套通過固定探針，確保其在重復測試（如自動化設備的多次插拔）中不會松動或偏移，同時通過過渡連接簡化探針與測試系統的電氣連接。
