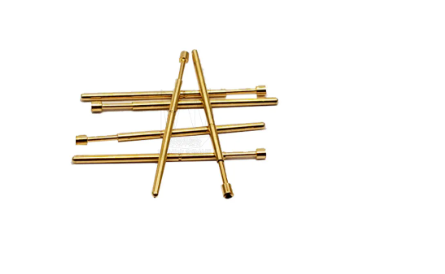

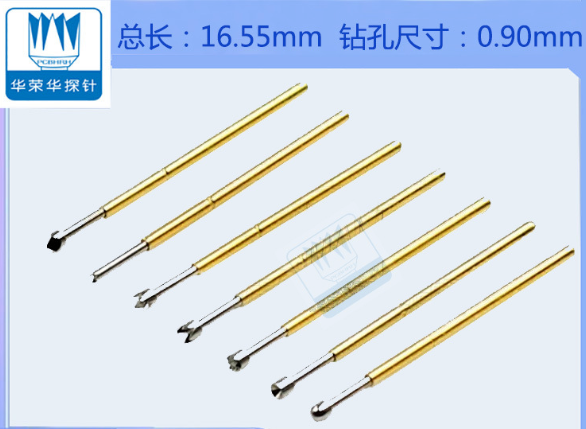

P50探針是一種常見的測試探針類型,廣泛應用于各種電子設備的制造和測試過程中。其具體規格包括外徑為0.68毫米和總長度為16.55毫米,使其適用于高密度和小型化的電子設備測試。該探針采用磷銅管鍍金的針管,不銹鋼線的彈簧,以及鈹銅或SK4鍍金或銠的針桿,確保了良好的電氣性能和機械強度,鉆孔尺寸為0.90毫米,適合多數電路板上的標準孔徑。
在應用領域方面,P50探針被廣泛用于PCB(印刷電路板)測試,用于檢測電路板上的連接問題和元件狀態,它還被應用于ICT(在線測試)和FPC(柔性印刷電路)測試,確保這些設備在生產和維修過程中的性能和質量。
電流承載能力:P50探針的額定電流為3安培,這就要求其套管必須能夠支撐這一電流強度,R50系列套管采用的磷銅鍍金材料確保了良好的電流承載能力,避免了因電阻過大而影響測試精度或損壞探針。
接觸彈力支持:P50探針的接觸彈力為75g,R50系列套管的設計考慮到了這一參數,使得探針在接觸測試點時能夠保持適當?shù)膲毫?,確保測試的可靠性。
機械穩定性
1.彈簧與針桿的配合:P50探針使用不銹鋼線材的彈簧和鈹銅或SK4鍍金的針桿,這些材料的彈性和硬度需要與套管的材質和設計高度一致,R50系列套管的材質和工藝確保了與P50探針的機械性能匹配,從而在頻繁的測試過程中保持穩定的接觸性能。
2.耐久性:R50系列套管的耐久性設計與P50探針的材料耐久性相匹配,共同構成了一個高耐久性的測試系統,延長了探針的使用壽命,降低了維護成本。
